………해상 무기/장비 스크랩 세계 2번째 크기 잠수함, 러시아의 Oscar급 공격잠수함
삐삐 추천 0 조회 781 08.06.08 13:15 댓글 0
게시글 본문내용

Project 949 (Granit) Project 949A (Antey)로 알려진 러시아 순양미사일 탑재 핵추진 공격잠수함은 서방에는 NATO 암호명 Oscar-IOscar-II 급으로 잘 알려져있습니다.

Oscars급은 2006년까지 공격잠수함중에서는 세계에서 가장 큰 잠수함이였지만 미국에서 아주 조금 더 큰 Ohio급이 등장하면서 3위로 내려 앉았습니다.
그러나 이 비교치도 수상배수량을 기준으로 할 경우이며 수중 배수량은 Oscar급이 더 크며 길이는 조금 짧지만 함폭은 더 큰 잠수함입니다.

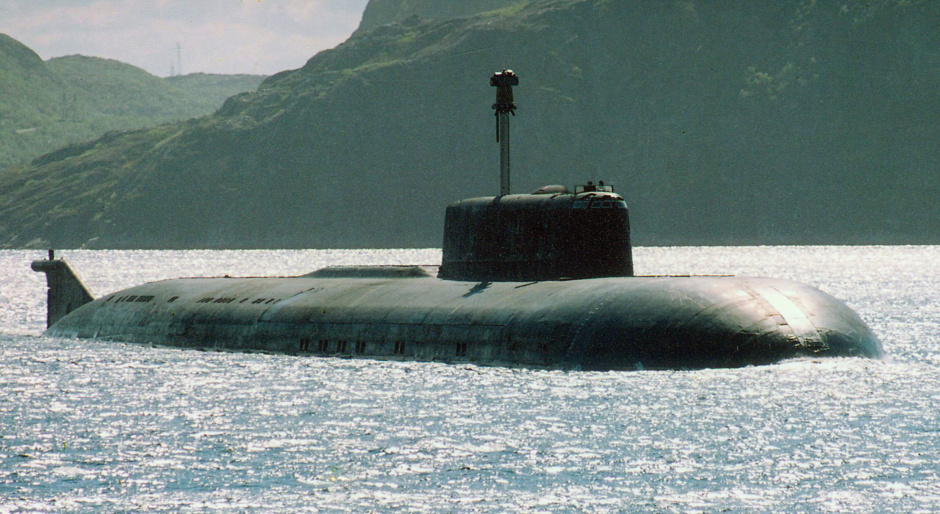

러시아 바렌츠해 내해로 콜라반도와 카닌반도 사이의 White Sea에 정박중인 Oscar급



949급 최신예 전략 핵잠수함인 Oscar급은 미해군 항공모함과 탄도미사일 잠수함을 추적 하고  격침시키는 임무용으로 건조되었으며 최대수심 500m로 120일간 작전을 수행할 수 있습니다.
Oscar 급 SSGN 잠수함은 NATO 국가의 항공모함 기동부대에 대한 타격수행을 목적으로 설계되었는데 러시아 연방 해체이후에도 러시아 해군의 핵심 잠수함 전력으로 보호하였고 개량에도 관심을 기울여 1990년대말 제 3 세대급인 Oscar II급 잠수함을 개발, 1985년부터 1999년 사이에 Severodvinsk의 Sevmash 조선소에서 11척을 건조하였습니다.

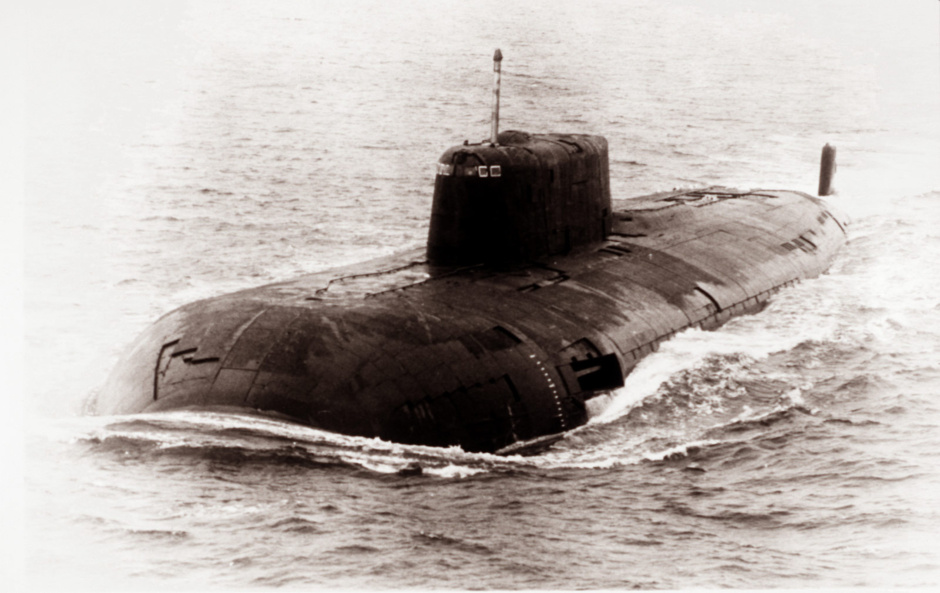

85년 5월 1일 발표된 Oscar급 사진으로 Soviet Military Power 1985에 수록



Oscar-II급 설계

함대와 해안방어전력에 대한 미사일공격을 수행하기 위해 설계된 Oscar II급 함의 구조는 무장과 장비의 함내배치면에서의 효율향상을 위해 1개의 추가구획을 설치한 Project 949의 최신형입니다.

함은 복각식 이중선체구조로 10개의 주요구획으로 분할된다. 사령탑은 북극에서의 쇄빙운항을 위해 강회된 전면커버로 보강되었으며 2개의 잠망경과 방사형 육분의, 레이더 마스트는 신축형장치구역에 탑재되며, HF / UHF 방사파 마스트와 방사파 방향탐지식별장비, 위성통신시스템과 항법마스트는 압축기로 향하는 환기구상의 위치에 탑재합니다.
수중심도 내지 유빙하에서 방사파신호와 표적형상화데이터, 위성항법신호를 수신하는 부유형 안테나 소노부이가 운용된다. 함수의 수평타는 선체내로 신축이 가능하며 주요 기계설비는 표준화된 설계를 기반으로 2개의 충격흡수시스템을 장착하고 있습니다.

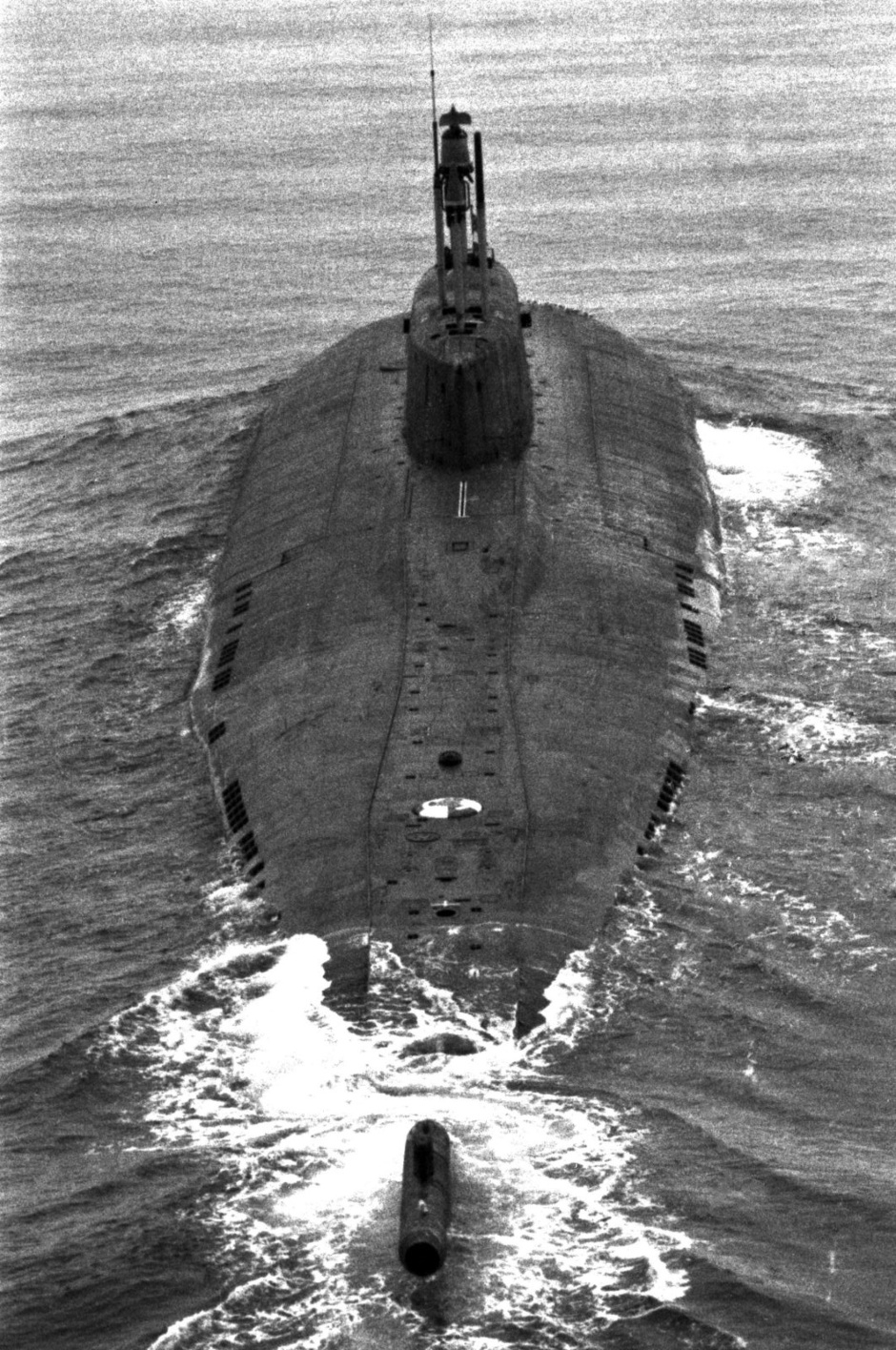

86년 3월 25일 발표된 Oscar급



다른 러시아잠수함과 마찬가지로 Oscar급 역시 내압선체와 외부유체역학선체의 이중선체형상이며 Oscar급의 내외부선체간 이격거리는 3.5m 로 부양능력과 통상어뢰에 대응하여 향상된 생존성의 확보를 가능하게 합니다. 이 대형잠수함은 잠항을 위한 수중진입과 기동에 있어서 속도가 느리다는 평가를 받고 있으나 약 30 knots의 잠항속도로 표적에 대한 공격속도는 충분히 유지할 수 있는 것으로 평가되고 있습니다.

개량형 Oscar II 급 잠수함은 Oscar I에 비해 전장이 10m정도 연장되어 무음추진시스템과 개량된 전자시스템의 탑재여유를 확보하였으며 실질적으로 확대된 수평키로 향상된 수중기동을 가능하게합니다.

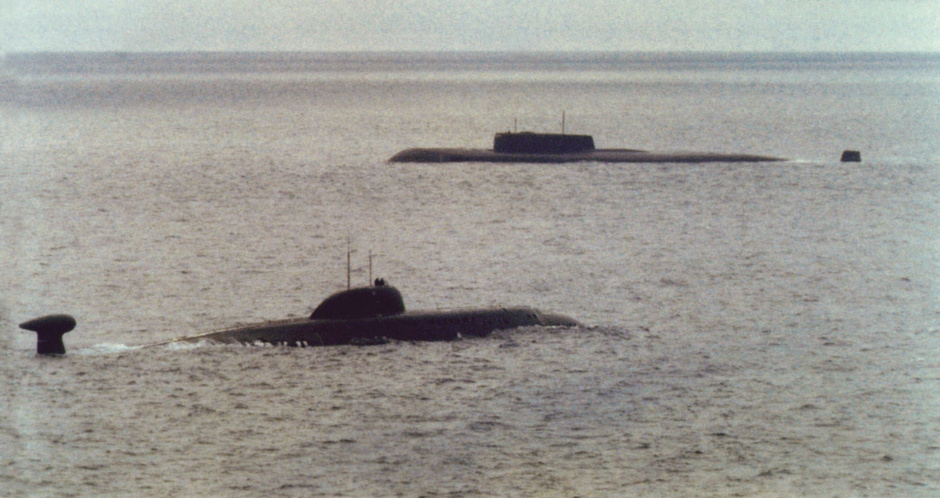

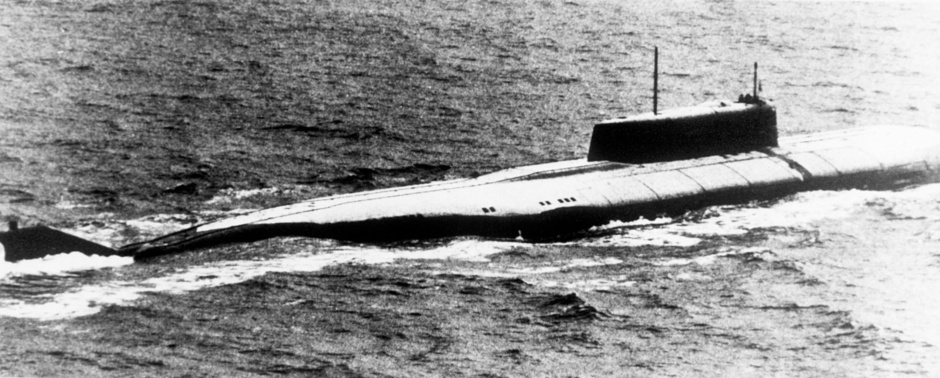

86년 3월 25일 사진으로 Victor III급 SSGN 뒤로 Oscar급이 보입니다



OSCAR II 급 무장시스템

Oscar II 급 잠수함은 24기의 SS-N-19 Granit (나토명 "Shipwreck")순항미사일을 적재하는데, 이 미사일은 전장 10.5m, 사거리 550km, 속도 마하 1.5, 중량 6.9t으로 1000kg의 탄두를 장착합니다. START 협정이후 핵탄두는 고폭탄두로 대체되었고 잠항상태에서 약 40° 각도로 고정설치된 발사관을 통해 발사합니다. 사령탑 세일 아래 양측면에 6개씩 장착된 발사관에는 총 6개의 해치가 설치되어 있으며 1개의 해치는 1쌍의 발사관을 덮고 있고 발사장치는 내압선체와 외부유체역학선체사이에 장착되어 있습니다.

어뢰발사관은 어뢰와 단거리 대함미사일을 발사할 수 있는데 SS-N-16 대잠미사일을 포함한 다수의 무기를 조합하여 탑재합니다. SS-N-16 의 사거리는 50km로 액체연료를 이용한 터보젯엔진에 의해 추진되며 고폭탄두 내지 Type 40 어뢰를 장착합니다.

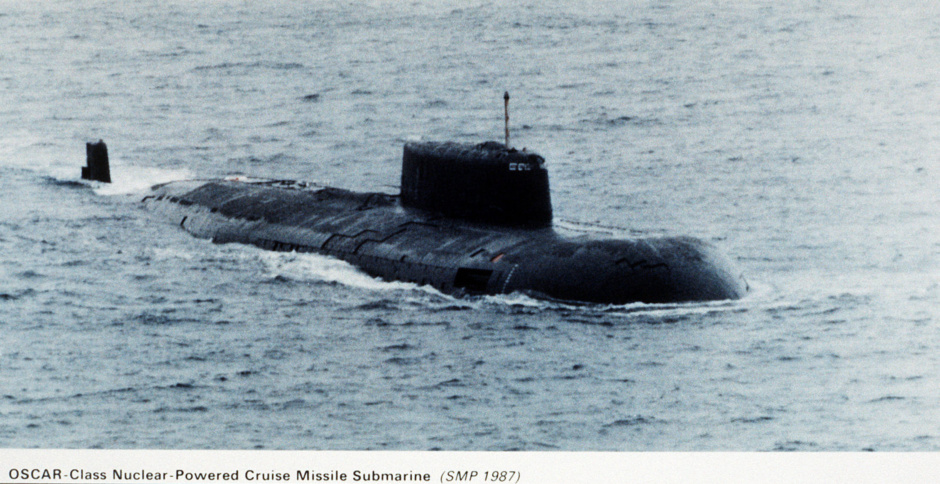

87년 1월 1일 발표된 사진으로 Soviet Military Power, 1987에 실린 Oscar 급



1980년대 루빈설계국은 다수의 제3세대 핵추진 순항미사일 잠수함- Projects 949 ("Granit", "Oscar I") 와 949A ("Antey", "Oscar II")  - 의 개발을 담당하였으며 초기의 핵추진순항미사일잠수함 - Project 659 ("Echo I"),  Project 675 ("Echo II")와 파생형 - 의 설계와 해상발사형 순항미사일의 운용방식을 주도해 온 것으로 알려지고 있습니다
(글출처 : http://blog.naver.com/segna, 지진해일 segna님)

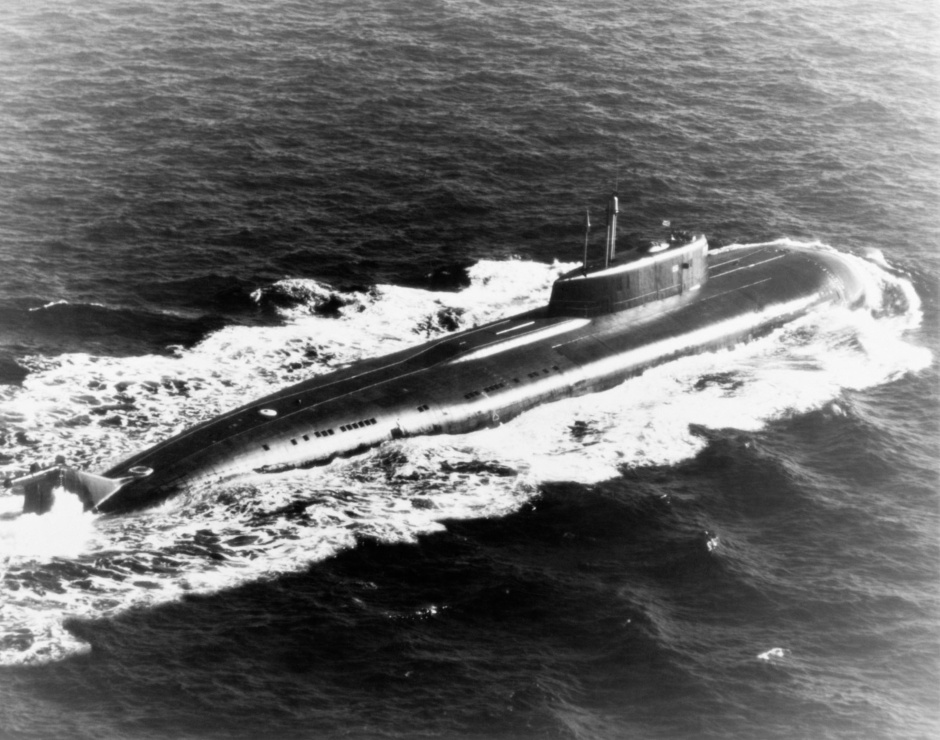

88년 8월 26일 발표된 Oscar급 모습, 24기의 SS-N-19 550-kilometer 사거리 미사일을 장착하였다고 설명하고 있습니다



건조 함명및 배치 내역

Oscar-I : 2척의 Oscar-I급 잠수함이 Severodvinsk에서 건조된 후 러시아 북방함대에 배치되었습니다.

-K-525 Arkhangelsk, 건조착수-1978, 취역- 1980, 퇴역- 1997,  Sevmash에서 스크랩- 2001
-K-206 Murmansk (ex-Minsky Komsomolets), 취역-1981, Murmansk호로 재명명됨-1993,퇴역- 1997, Zvezdochka에서 스크랩- 2004

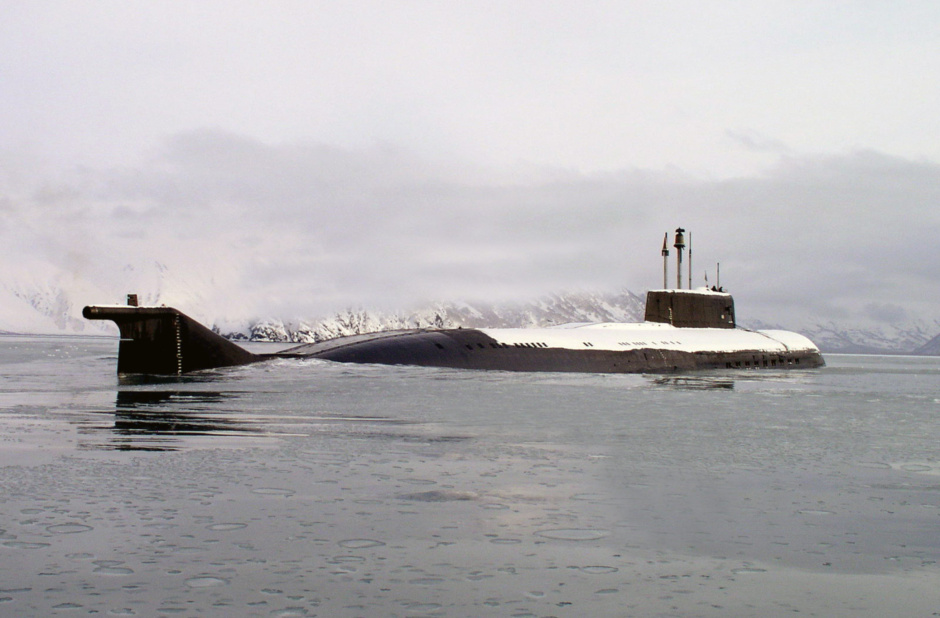

94년 6월 1일 사진으로 북방함대 소속 Oscar II급 모습입니다.



Oscar-II : 11척이 Severodvinsk에서 건조되어 북방함대에 5척, 태평양함대에 6척이 배치됨

북방함대 5척
-K-148 Krasnodar, 취역-1986
-K-119 Voronezh, 취역- 1988
-K-410 Smolensk, 취역- 1990
-K-266 Orel, 과거 Severodvinsk호, 취역- 1992
-K-141 Kursk, 건조착수-1992, 진수-1994, 취역-1994, 상실 - 2000년 8월 12일, 폭발사고로 승조한 118명 모두가 사망하는 최악의 참사를 기록한 잠수함으로 알려집니다.
2000년 8월 12일 Oscae II급 10번함인 K-141 쿠르스크호는 무르만스크 항에서 100마일 떨어진 바렌츠해(海)에서 큰 폭발후 침몰했습니다. 당시 러시아는 북방함대에서 31척의 함정이 참가한 대규모 하계 함대 훈련중에 갑자기 일어난 원인 불명의 폭발사고로 침몰하였고 사고원인은 아직도 알려지지 않고 있으며, 외부 물체와의 충돌이든 2차대전 당시의 기뢰에 부딪쳤든 미처 손 쓸 틈도 없이 모든 승조원이 침몰과 동시에 수초내로 사망하였다는 추측이 있습니다.



태평양함대 6척
-K-132 Irkutsk, 취역- 1987, 예비보관-1997
-K-173 Krasnoyarsk, 취역- 1989, 예비보관 -1998
-K-442 Chelyabinsk, 취역- 1990
-K-150 Tomsk, 취역- 1991
-K-186 Omsk, 진수- May 8, 1993, 취역- October 27, 1993
-K-456 Viluchinsk (ex-Kasatka), 북방함대 취역-1991; 태평양함대로 이관-1993년 9월

1척의 Oscar-II급이 추가로 1992년부터 건조착수되어 K-329 Belgorod로 명명되었는데, 최근까지 Severodvinsk에서 건조중인 상태

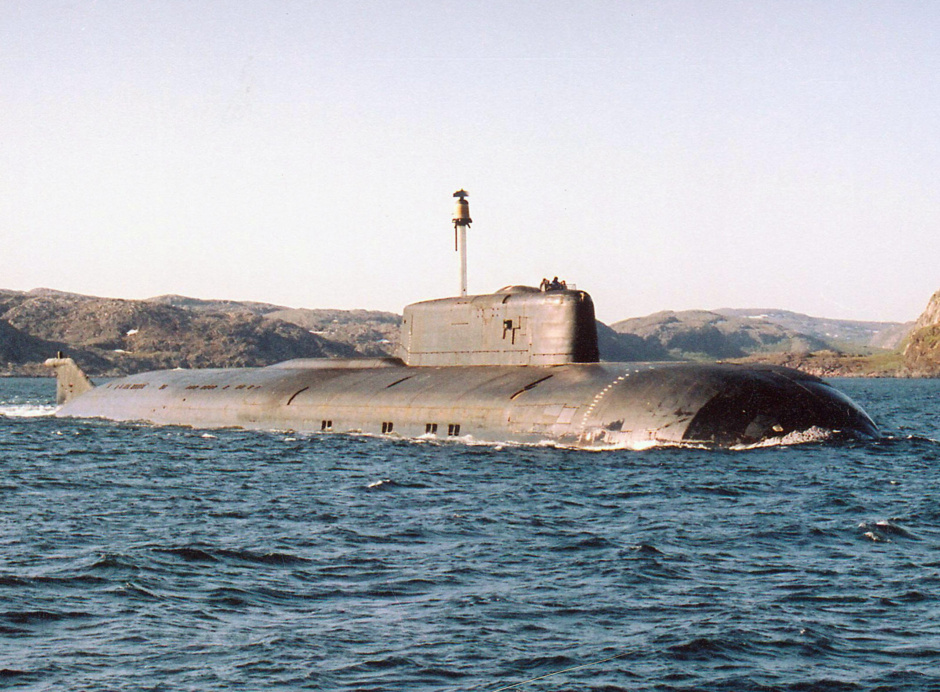

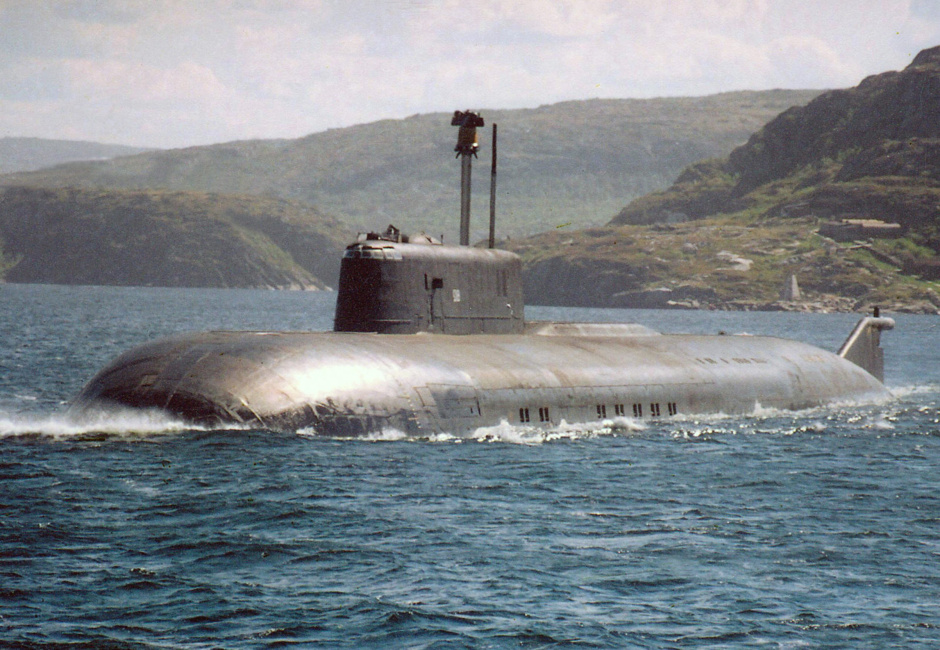

Oscar-II급 K-119 Voronezh호







Oscar급 이력
선행함: Papa 급 잠수함
건조척수: 13 척
손실: 1
퇴역: 6 척

일반제원
수상배수량 13,900 tons
수중배수량 18,300 tons
길이: 154 m (505 ft 3 in)
함폭: 18.2 m (59 ft 9 in)
홀수t: 9 m (29 ft 6 in)
추진기관: 2 × 가압수로형 수냉식 핵반응로 , 스팀터빈
출력 :73,070 kW (98,000 shp)  2축추진
수상속도: 15 knots (28 km/h)
수중속도: 28 knots (52 km/h)
승조원: 107
무장:
4 × 533mm (21 in) 과 2 × 650mm (25.6 in) 어뢰발사관이 보우에 장착
28 × 533 mm 과 650 mm 무장류로는
Tsakra (SS-N-15 Starfish) 대잠미사일- 15-kT 핵탄두장착.
Vodopad/Veder (SS-N-16 Stallion) 대잠미사일- 200-kT 핵탄두장착
Type 40 대잠어뢰 혹은 32발의 기뢰
24 × P-700 Granit (SS-N-19 Shipwreck) 순항미사일 -750 kg (1,655 lb) HE탄두 혹은 500-kT 핵탄두 장착

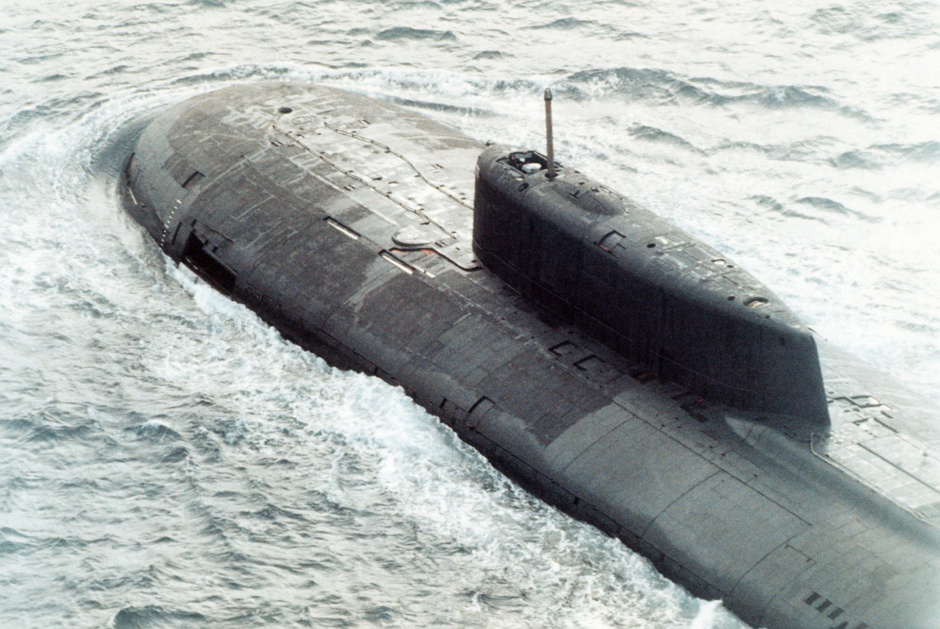

94년 9월 5일 발표된 사진으로 K-186 Omsk호가 5번째로 태평양함대에 배치된 모습입니다.





출처   http://kr.blog.yahoo.com/shinecommerce/18723
